2026年2月10日
ミネベアミツミ株式会社
ミツミ電機、過電流検知/OCPオートリトライ機能付き1A LDO 「MM4051シリーズ」を発売
過電流発生時の異常フラグ出力と発熱軽減回路で安心安全な電源を実現
ミネベアミツミグループのミツミ電機株式会社（以下、ミツミ電機）は、過電流発生時のトラブルを未然に防止する、過電流検知/OCPオートリトライ機能付き1A LDOレギュレータ「MM4051シリーズ」を発売いたしました。
MM4051シリーズは、カーインフォテインメントをはじめとする車載機器の高性能化に伴う、消費電力の増加や発熱を抑制し、システムの安定稼働および省電力化に貢献するLDOレギュレータです。従来のLDOは出力端子の短絡等による過電流に対し、過電流保護（OCP）/サーマルシャットダウン（TSD）といった保護機能でICの破壊を保護してきました。しかし、これらの保護機能は過電流状態が維持された場合にICが高い温度で安定してしまう懸念がありました。MM4051は負荷電流が閾値電流を超えた場合にエラーフラグを出力する過電流検知機能と、過電流保護を間欠動作させるOCPオートリトライ機能により、過電流時の発熱を大幅に抑えることを可能とし、更なる安全性向上を提案します。
特長・概要

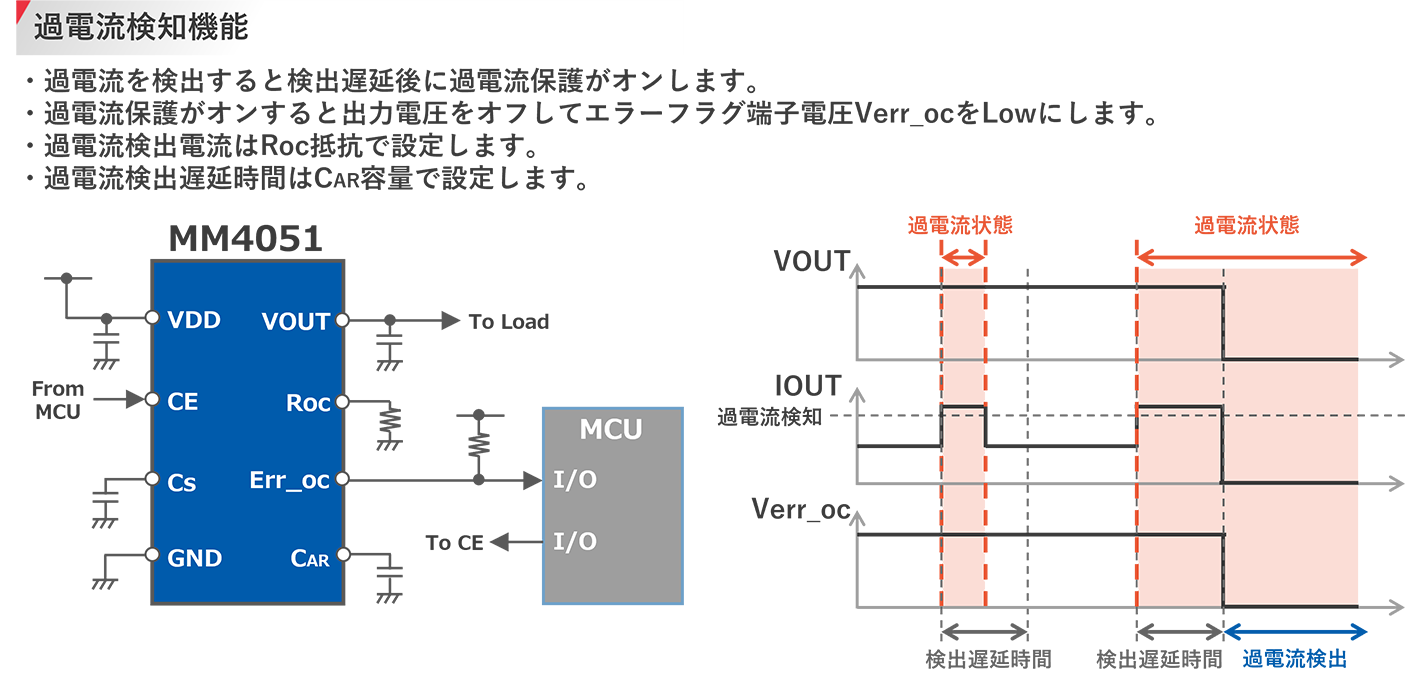

- ① 過電流検出時にエラーフラグを出力し、エラーログやシステム制御にフィードバック可能

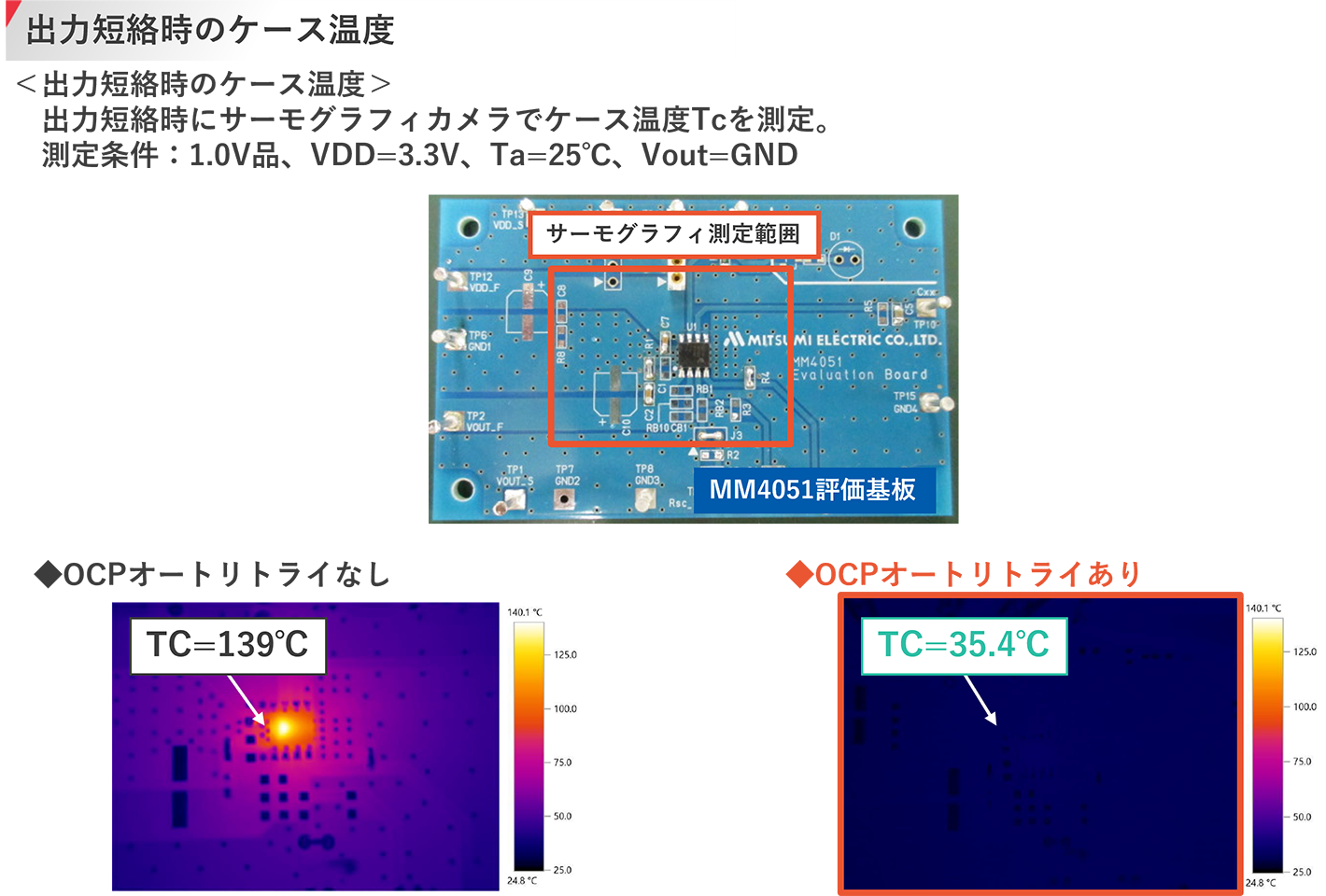

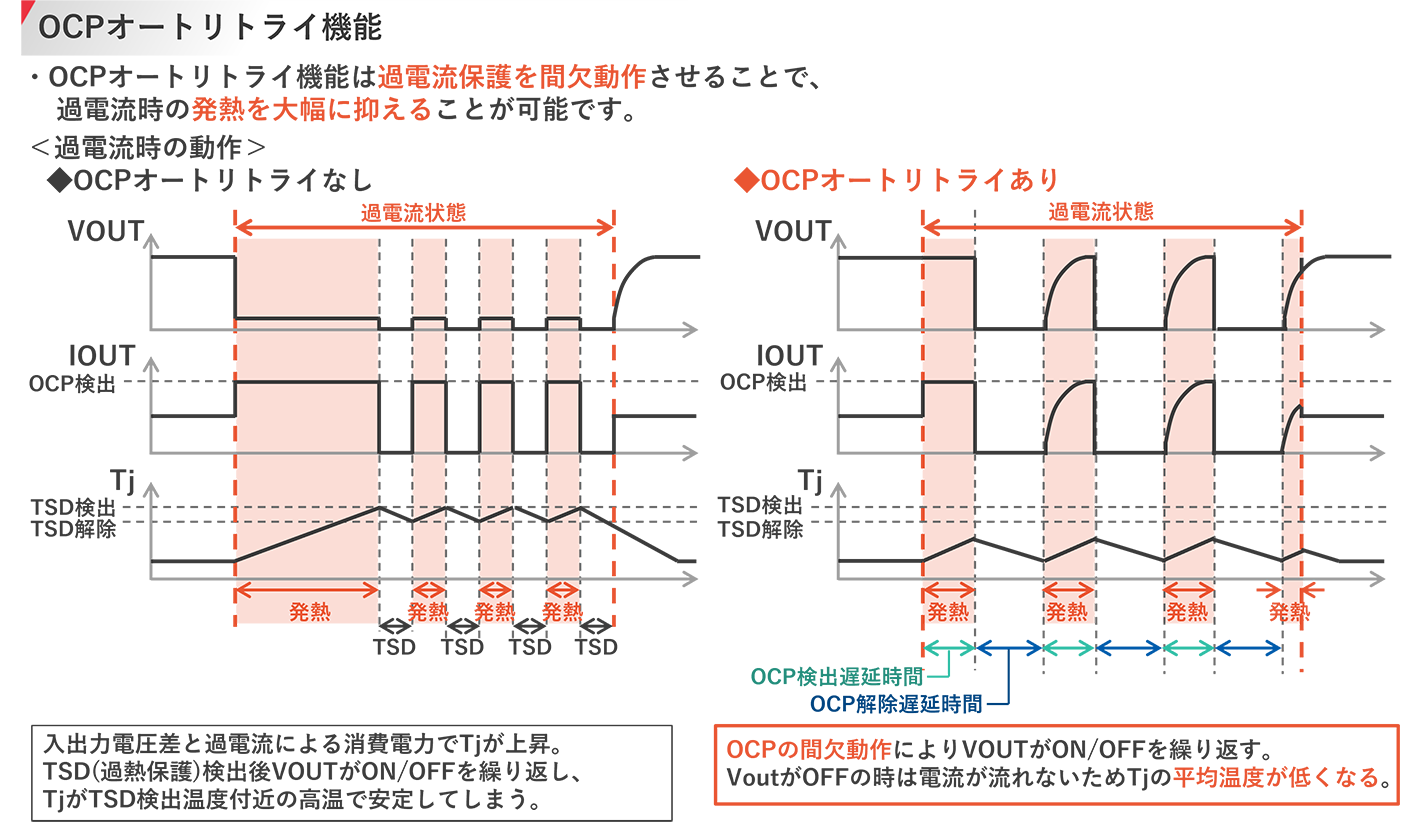

- ② 過電流保護を間欠動作させるOCPオートリトライ機能で発熱を大幅に削減
- ③ ソフトスタート機能により出力電圧の立ち上がり時間を設定可能
主な用途
MCU用電源, 他

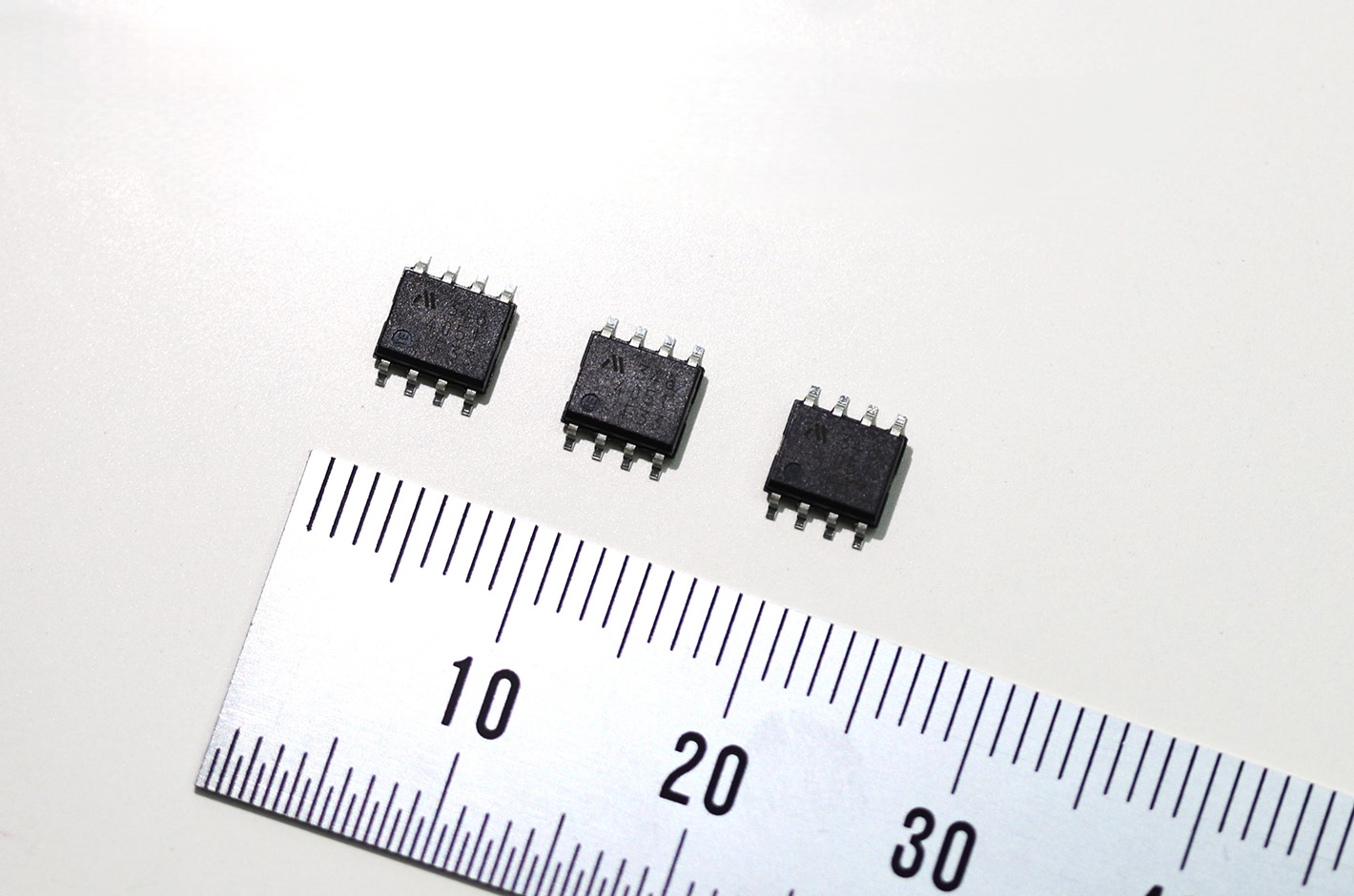

製品写真
製品仕様
| • 最大定格 | ：7V |
|---|---|
| • 動作電圧範囲 | ：2.0～6.5V |
| • 動作温度範囲 | ：Ta=-40℃～105℃ |
| • 出力電流 | ：1000mA max.（2.0V≦VOUT（typ.）） |
| • 無負荷時消費電流 | ：200uA max. |
| • OFF時消費電流 | ：1.0uA max. |
| • 出力電圧範囲 | ：1.0～5.0V （0.1V step 固定） |
| • 出力電圧精度 | ：±1.0% |
| • 入出力電圧差 | ：0.7V max.（IOUT=1000mA） |
| • 入力変動 | ：0.2%/V max.（VDD=VOUT+0.5V～6.5V） |
| • 負荷変動 | ：70mV max.（IOUT=1mA～1000mA） |
| • リップル除去率 | ：65dB typ.（f=1kHz, IOUT=10mA） |
| • サーマルシャットダウン | ：165℃ typ. |
| • Roc端子電流 | ：160uA±15%（IOUT=1000mA） |
| • Err_ocフラグ | ：オープンドレイン |
| • 出力コンデンサ | ：1.0uF |
| • パッケージ | ：HSOP-8E |
※特記なき場合、Ta=25℃
MM4051 生産計画
| 量産開始時期 | ：量産中 |
|---|---|
| 生産量 | ：100万個／月 |
| 生産場所 | ：日本 |
| サンプル価格 | ：150円／個（税抜き） |
